适合于最高使用压力为280kgf/cm^2用温度为-20℃～100℃（寒冷地区规格为-40℃～90℃）的使用条件。

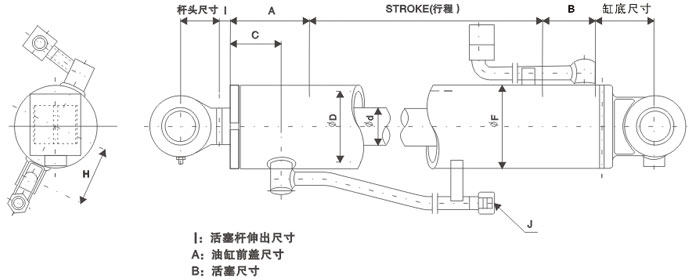

D	d	F	H	A		C	B	I	J	行程(最大)
				无缓冲	有缓冲
70	45、50	86	83	80	125	75	70	25	M26×1.5	730
75	45、50	93	86	85	130	80	75	25	M26×1.5	900
80	45、50	99	89	85	130	80	80	25	M26×1.5	900
85	50、55	105	92	85	130	80	85	25	M26×1.5	900
90	55	111	95	85	130	80	90	25	M26×1.5	1150
	60			95	135
95	60、65	117	98	95	135	85	95	25	M26×1.5 M30×2	1150
100	60、65	124	102	95	135	85	95	25	M26×1.5 M30×2	1150
105	65、70	131	105	95	135	85	95	25	M26×1.5 M30×2	1150
110	65、70	136	108	95	135	85	100	25	M26×1.5 M30×2	1350
115	65、70	142	111	95	135	90	105	25	M26×1.5 M30×2	1350
120	70、75、80	148	114	95	135	90	110	25	M26×1.5 M30×2	1350
125	70、75、80	155	117	95	135	90	120	25	M26×1.5 M30×2	1350

备注：
(1) 根据用途，缸体外径E，活塞杆直径d有时与上述尺寸不同。
(2) 本公司也制造缸体直径超过230mm（上述尺寸）的油缸，但是结构稍有变化。
(3) 订货的场合，如果对活塞杆头、油缸盖的U形环的宽度、销子的直径等尺寸方面另有要求时，建议采用能够利     用的本公司现有的模锻件。
(4) 须附高压油管尺寸订货时另行商谈。
